东风天锦深度保洁车

一、产品概述

东风天锦深度保洁车是公司研发的新型道路清扫车（后置吸尘车与洗扫车合二为一），采用东风天锦国六二类原厂汽车底盘改装,加装副发动机（康明斯170马力）、免维护风机、高压水泵（GTM）、3.5立方清水箱、8立方垃圾箱、后置吸盘（带高压侧喷杆），工作视频探头，自动脉冲清理功能，液压系统、专用装置电控系统和副车架等改装而成，采用负压纯吸的原理，单向进风（无反吹气流），吸尘模式下粉尘只进不出、无扬尘，实现PM2.5零排放，洗扫模式下适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。

 先进高效  清洁到位

东风天锦深度保洁车采用东风商用车有限公司汽车底盘，加装康明斯副发动机、风机、垃圾箱、吸盘装置、电控系统等品牌零部件，其他主要配套件实行全球采购,产品性能达到国际先进水平。

在结构方面，该产品采用矩形结构的清水箱、垃圾箱，瓦棱式的表面造型，合理的整车长、宽、高配比，使整车造型美观大方，耳目一新。产品采用独创的锁紧技术，使垃圾箱后门密封效果更好。垃圾箱倾翻卸料，带自卸装置，卸料容易。垃圾箱总容积达8立方米，水箱总容积达3.5立方米，实现了作业时清水和污水的有效容积配比。

东风天锦深度保洁车功能强大，作业路面一次清扫率可达90%以上，能很好地解决路面的清扫保洁问题。

安全快捷  环保节能

 东风天锦深度保洁车采用一键式操作智能化电控系统,操作简单方便，减轻了操作强度，避免了人为误操作。该产品采用高科技清扫系统，吸盘宽度几乎与车宽平齐，大大提高了工作效率；不随整车载荷变化，能达到最佳的吸尘效果，且吸盘内置滚刷，能进一步清扫路面缝隙中的垃圾。

此外，该产品还系统设置了多种作业模式，用户可根据作业需要，一键起动或停止作业，方便节能，大大减少了误操作的可能性。驾驶室操作平台采用人体工程学设计，所有作业操作旋钮和作业监控仪表均集合在位于驾驶员右侧的操作盒上，简单直观、操作便捷, 在市场上具有强有劲的竞争力，产品性能达到国际先进智慧。

二、产品特点

● 采用后置宽幅吸嘴内置滚扫结构、内置高压喷水杆结构，能将垃圾一吸无遗。

● 宽幅吸嘴由液压油缸控制升降，采用液压浮动技术可大大提高胶轮的使用寿命。

● 采用独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。

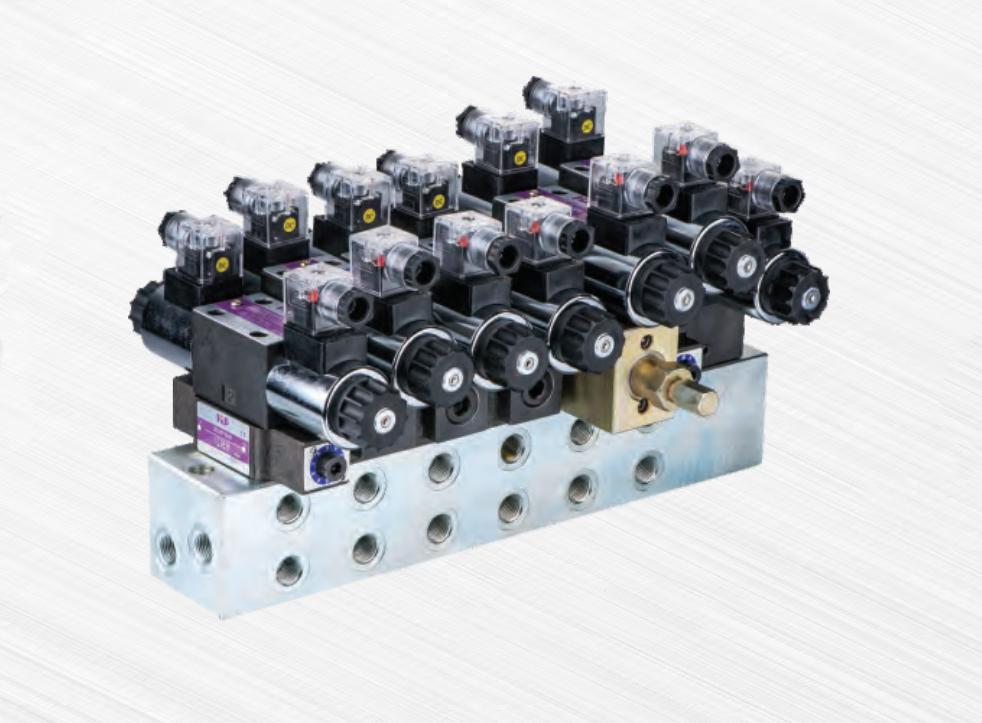

●  电气系统采用集成模块化CAN总线控制，面板具有副发动机转速、水温、操作工况等的实时显示与监控等视频功能，作业状态一目了然，维护方便。

● 采用滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒寿命及吸尘车的整体性能，极大提高滤筒清灰效果。

●加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

（二）上装清扫部分

清扫系统	型式		在底盘后轴之后，布置一个可升降吸盘，吸盘内置滚刷，滚刷旋转由液压马达驱动，内置高压喷水杆，侧高压喷水杆。
	主要元件组成		吸盘、油缸、油管液压马达等
吸嘴装置	型 式		在底盘后轴之后，布置一个可升降吸盘，吸盘内置滚刷，滚刷旋转由液压马达驱动。
	吸管直径	mm	220
	工作状态吸嘴边刚性部份 离地间隙(mm)		5～8
	手动泵应急举升系统		如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。

五、产品功能配置

序号	名称	功能介绍
1	竖直滤筒	方便清理、拆卸
2	侧高压喷杆	增加作业宽度

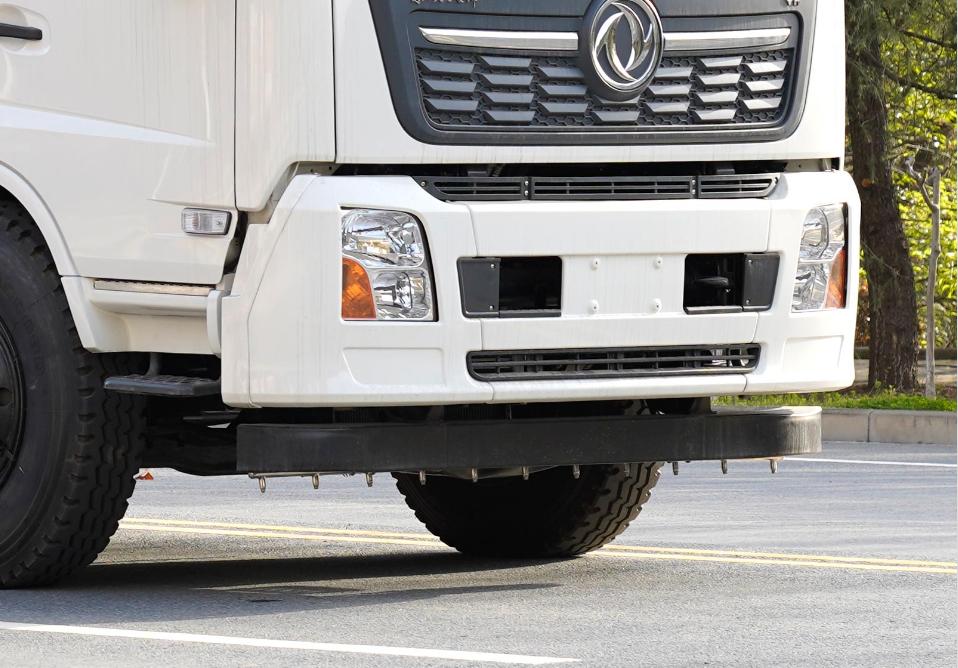

3	高压前喷雾	作业时前部抑尘。
4	垃圾箱	垃圾箱干湿分离结构

随车配件

手压泵撑杆	后门、风机密封条
吸盘口密封条	消防水带

六、车辆外观

七、售后服务承诺

1 、保修年限、范围、保修条件

有关底盘部分和副发动机的售后服务由使用单位在本地技术服务站进行

维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12

个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公

司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、

修理费仅按成本计算。

2 、解决问题、排除故障（技术支持）

当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应

时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公

司售后服务部人员将在 72 小时内赶到现场提供服务。
