国六东风小天锦洒水车
一、产品简述
我公司生产洒水车，标配前冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状最大射程35米，也可调成雾状最大射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器，杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排，可从河里或池塘抽水到罐体，最大吸程7米），2根引水钢丝胶管。水泵、取力器、球阀、滤网均为国家标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。
二、产品性能及特点
洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，先进的设备自动焊接工艺, 外形更加美观、密封性能卓越。整车罐体内部被隔板隔断成为 2-3 室，波浪形折弯隔板下端有通孔, 具有防波防荡作用，以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。
三、产品主要技术参数
|
整车型号 |
DFH5160GPSBX1S |
||
|
底盘型号 |
DFH1160BX1 |
||
|
发动机功率 |
康明斯195马力 |
||
|
轴距（mm） |
3950 |
||
|
底盘其他配置 |
康明斯195马力，法士特8档变速箱，D530排半标准顶，3.6T前桥，8T后桥，9.00钢丝胎，230双层大梁，断气刹，空调，电动门窗 |
||
|
整车尺寸（mm） |
7550,7900,8150,8500*2480*2960,3100 |
||
|
整备质量（kg） |
6500,6900 |
||
|
总质量（kg） |
16200 |
||
|
额定质量（kg） |
9105,9170,9505,9570 |
||
|
上装配置及参数 |
水罐有效容积（m3） |
12 |
|
|
水枪射程（m） |
25 |
||
|
冲洗宽度（m） |
≥20 |
||
|
洒水宽度（m） |
≥12 |
||
|
罐体 |
罐体材质、厚度 |
4 mm武钢碳钢板 |
|
|
封头材质、厚度 |
Q235B碳钢、6mm |
||
|
防波板厚度/个数 |
3mm/2 |
||
|
检修人孔 |
Q235B碳钢，1个 |
||
|
水泵 |
型号 |
60/90 |
|
|
流量 |
60 |
||
|
扬程（m） |
90 |
||
|
自吸高度（m） |
6.5 |
||
|
水路系统 |
管路 |
镀锌钢管、油漆 |
|
|
前冲 |
铝合金、圆锥喷嘴，2个 |
||
|
后洒 |
铝合金，2个 |
||
|
高炮 |
铝合金，1个 |
||
|
侧喷 |
铝合金、莲蓬喷头，2个 |
||
|
球阀 |
合金钢、手动球阀 |
||
|
加水口 |
中式内扣式消防栓接口、铝合金 |
||
|
取力器，传动轴 |
与变速箱、水泵匹配 |
||
|
工作平台 |
Q195碳钢、冲孔、1.5mm |
||
|
管箱 |
2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形 |
||
*底盘配置：东风天锦高端驾驶室，3950轴距，康明斯195马力，法士特8档变速箱，D530排半标准顶，3.6T前桥，8T后桥，9.00钢丝胎，230双层大梁，断气刹，空调，电动门窗.
*补充说明：可加装空调、气动控制阀、喷药设备等专业配置。
*洒水车工作原理：主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。
*改装配置：罐体用4MM碳钢板制作，罐内隔板具有防波作用，以减低汽车行驶时罐体液体的冲击。整车带一个专用洒水泵（垂直最大吸程6米），洒水宽度14米，射程28米。多功能洒水车配备2个前冲（喷）(能将路面泥巴、尘土、垃圾冲干净)；2个后洒(能均匀地将水洒在路面,一次洒水宽度14米)、2个侧喷（花洒）(能均匀地将路旁绿化带浇灌)、带1个后工作平台，平台上安装1个绿化洒水高炮（洒水炮可全方位旋转，可连续调成直冲状、大雨、小雨、毛毛雨，雾状可调节冲洗高大树木），引水时间<5min，流量90m3/h。带1个消防接头，带1个自流阀，1个过滤装置、人性化爬梯及侧防护栏，安装洒水音乐喇叭。
四、产品安装配置
|
序号 |
名称 |
图片 |
功能 |
|
1 |
上装总成 |
|
罐体有效容积12方，后操作平台，加装防护栏 |
|
2 |
量管 |
|
通过量管可以查看罐体内液体量 |
|
3 |
四位三通 |
|
洒水车水泵进水口，可自吸自排，带65#消防接口，可接消防栓进水 |
|
4 |
进水口 |
 |
进水口主要用于车辆野外作业时，可以就近在野外水源抽水，抽水时按照示意图调整球阀位置，水泵里面一定要有介质（引水），确保抽水管不漏空气。抽水口也可作为自流口使用
|
|
5 |
消防接口 |
 |
消防接口有两个功能：1、可以自流放水，也可以打开泵加压排水，可以往较远距离传送水源，消防水带前段接上消防喷头也可以对较小规模的火灾进行救援。2、此接口也可以作用于消防进水，向罐体内部灌注水源 |
|
6 |

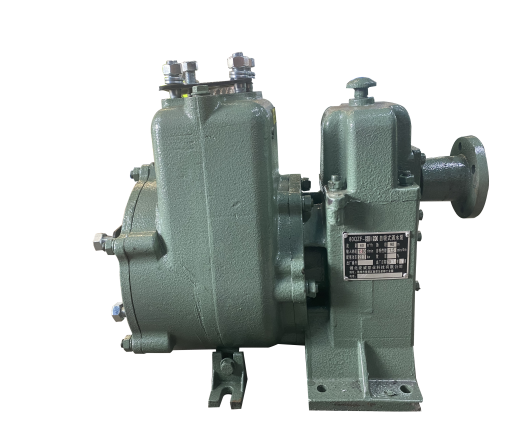

水泵 |
 |
60/90自吸式洒水泵，由汽车发动机通过取力器提供动力，实现罐体泵进泵出 |
|
7 |
前冲 |
 |
用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫，前冲也可根据需求改装成与侧喷相同的鸭嘴状喷头，作用等同后洒 |
|
8 |
后洒 |
 |
用于工程路面，新铺路面的盖灰降尘、浇水养护作业，可以根据需求调整作业角度，通过后洒底部的螺丝进行调节 |
|
9 |
侧喷 |
 |
用于浇灌路面绿化带的草坪及低矮植被，鸭嘴状喷嘴喷洒面大，水量分散，可以避免新栽种花草被冲倒，导致成活率低的现象 |
|
10 |
大通径球阀 |
 |
加大管道出水量 |
|
11 |
高炮 |
 |
高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，最主要可以起到小型火灾的消防功能 |
|
12 |
高位花洒 |
 |
用于浇灌公路两边的绿化带。安装高位花洒后，浇灌绿化带不需要后工作平台站人手动操作，并且高位花洒洒水比高炮更均匀，喷洒范围更广。 |
五、产品图片
六、洒水车功能说明
